概述：
電動機械脹管機，是以控制儀為配套，對金屬管內孔擴大，使管子外圓 與管板孔結合的專用設備。工作原理：電機順時針旋轉帶動脹管器脹桿 前行、脹珠跟轉突出形成外徑量變，使被脹管子內孔不斷被擠壓增大、 管壁減薄，達到管子外圓與管板孔削除間隙并緊密結合的目的?？刂苾x 數字設置有效脹接電流，控制脹接強度（轉矩）和反轉時間。 DFZ,DZJ 型單相數控脹管機是一款根據目前國內市場常用的單相電 動脹管機加以改進升級的新型脹管專用工具。本產品采用先進的集成電 路和電子元器件，集測試、脹管、自動到位停止、自動反轉、手柄任意 按鈕急停等功能于一體。摒棄了工作時必需緊握開關鍵直至完成一個脹 管過程的工藝方法，大大減輕了操作人員的勞動強度。先進的集成電子 電路系統提高了電機操控靈活性和機器使用壽命。脹力設置、退出時間 調整輕松方便，工作電流強度及退出時間秒表通過二塊數顯屏精準顯 示，機器實時工況，一目了然。是工業設備冷卻器、換熱器等設備制造 中不可或缺的脹管專用工具，脹管效率較常規三相機速度提升 100%以 上。
800W / 500W 電機參數：
額定 功率 | 額定 電壓 | 額定 電流 | 轉速 | 最大 轉矩 | 重量 | 脹管 范圍 | 夾持 方式 |
800W | 220V | 3.6A | 680 | 11Nm | 3.2kg | 12-25 | 16鉆夾頭 |
500W | 220V | 2.3A | 1450 | 3.3Nm | 2.8kg | 8-16 | 13鉆夾頭 |

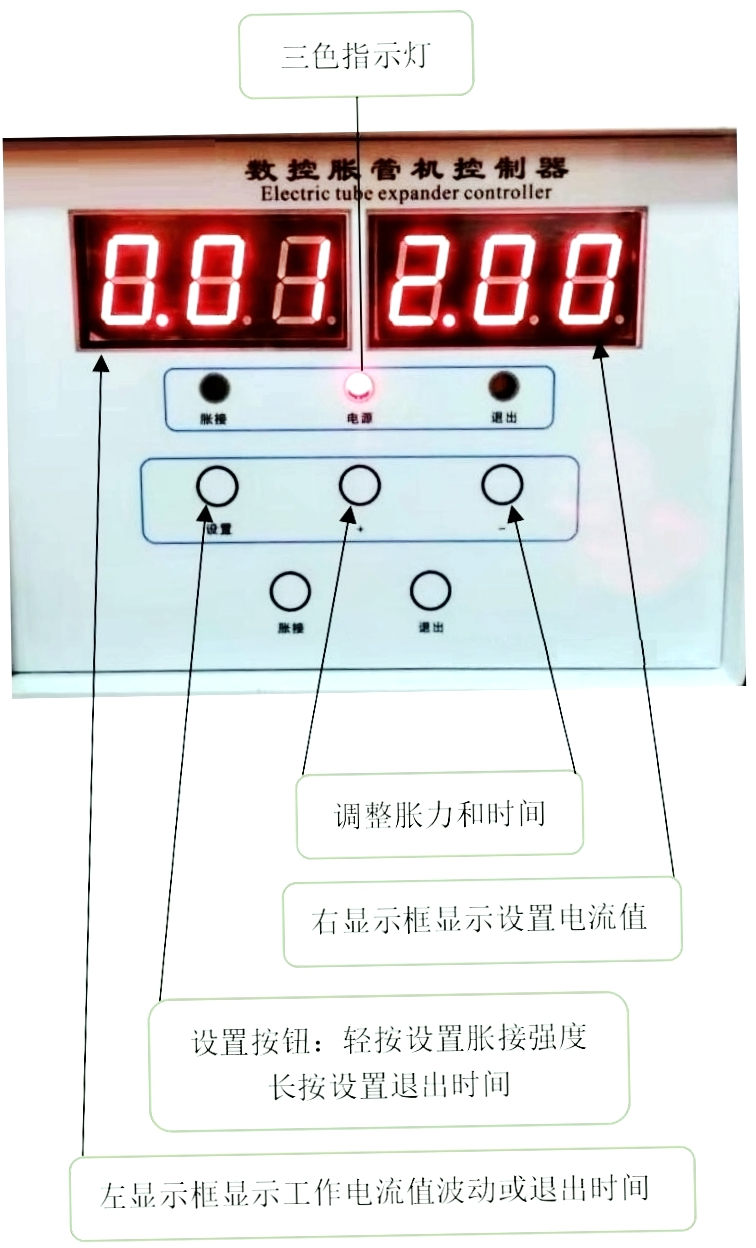

功能設置：
1、脹管電流設置：按設置按鈕，右側數顯屏數值閃爍，按+ / - 進 行工作電流設定，再按設置鍵確認。建議每次增加量在 0.10-0.25 之間。
2、反轉時間設置：長按設置按鈕，右邊數顯屏數值閃爍，按+ / - 進 行電機反轉時間設置，一個數值表示 1 秒，調整到所需合適時間后按設置鍵確定。
操作流程：
一．調試
1、接入單相 220V 電源，打開控制器后蓋漏電保護器，前面板數控顯 示器電源燈（紅燈）點亮。
2、按電流設置方法先將電流調至一個較高值，比如 2.00。
3、手持脹機，點動手柄前進按鈕，電機啟動，觀察左邊數顯屏機器 空載時的電流強度，待數字較平穩后取一個較高值（（比如數字在 0.9-1.0 之間不斷波動，取 1.00 為參考值）。電機啟動后至平穩取參考值時間不 得低于 10 秒。
4、根據脹接強度，按參考值+0.10～0.25 設置試脹電流值，試脹，如 脹管強度不夠，逐步增加工作電流，不得一次性增加太大，防止過脹和 增加不必要的安全隱患。
5、長按功能設置鍵設置合適的反轉時間，貼脹或直筒式脹管器建議 反轉時間 3-5 秒即可。以脹接反轉結束后脹管器能輕松撥出為宜。
二．脹接
1、調試至合適脹管率和反轉時間后即可進行批量脹接。

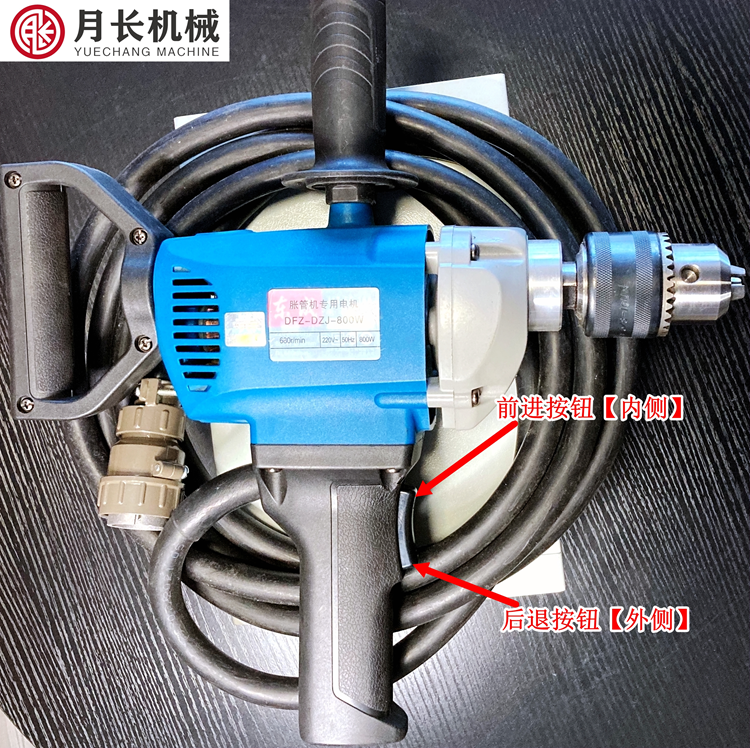

2、正常脹管時，只需按一下手柄前進開關（靠內側按鈕)，機器即可 正常運作，自動正轉、停止和反轉。無需用力常按開關，只需將手指放 在開關位置以防意外即可。
本機特色
1、自動脹管，一鍵完成：正常脹接時，只需點一下脹管槍前進按鈕 即可完成一個脹接過程，無需緊握開關，簡便、省力、安全。
2、任意開關急停設置：脹管過程中，無論是前進還是后退時，均可 在手柄上按一下任意按鈕停止，十分方便。
3、工作時按鈕手指不要離開按鈕位置，以防意外應急。既能消除危 險隱患和又能節約后退時間
1、正常工作：雙手握緊電機，按一下前進，自動脹管、到位自動停止、自動反轉，結束一個管頭脹接。
2、電機運轉時，按一下后退或前進按鈕，機器都能停止轉動， 再按一下后退按鈕，機器反轉退出。
3、意外控制：當感覺手把持不住機器時，如果你選擇了撒手， 電機不會自己停止轉動，只會緾繞電纜線。此時，按控制儀后面漏電保護器開關緊急停機！采用龍門架延長加力桿可避免 99.9%意外！
4、正常脹管中，感覺后退時間過長，可在機器后退中擇時按任意鍵停止；如脹管器不能輕松撥出，按一下后退按機器繼續反轉。
安全
一、用電安全：本機電源接入插座內置10A保險絲，接入集成電路板前裝有漏電保護器，有效防止過載和漏電事故。但保險最多，仍須按常規電器管理規范操作，提高安全用電意識，規范用電、謹慎操作。
二、操作安全（重要提示?。?/span>
1、脹管前需在電機空載狀態下調試電機，熟悉機器操作方法！
2、正常脹管中，只需點動一下前進檔電機就會自動運轉脹管，到達設定值后自動停止并反轉。但是，在此過程中，如果你放手，電機不會自己停止轉動，只會緾繞電纜線造成事故。所以，正常工作時（特別是在沒有延長加力桿輔助安全操作時），啟動脹管后，手指應始終搭在按鈕開關后退檔（靠手柄外側按鈕），不可以輕易離開。
3、脹管作業是一個技術性較強也有一定安全風險的職業。國內脹管作業中每年都有操作人員手臂或身體其他部位受傷案例，所以，安全、 規范操作為重中之重！當脹接較大管子或厚管板，電流設置較大時，電機扭力增大，不是身體特別強壯的人用雙手操控電機已不足于保證人員安全和電機穩定性。所以，脹管前應搭建好龍門架或其他脹管設施，電機輔助手柄一端需用鋼管延長加力桿并穿至龍門架邊框內，加力桿手柄一端固定，另一端在龍門架內使之能左右移動，上下晃動在較小、可控范圍內，如能將脹管機吊裝起來則更好。脹管時特別是調試期間，萬一誤操作、設置錯誤導致機器扭力太大，感覺手里壓不住了，只需手指在手柄上按一下任意按鈕即可使電機停止。另外，正常工作時，當設置電流很大，感覺電機過載停轉或過脹時也可按鈕停止。沒正常完成一個脹接過程，中間手動停止的，停止后按反轉按鈕退出，退出后檢查脹接情況，重脹這個管頭或進行下一個脹接過程。
4、扭力最大值在一個管頭即將結束時和反轉的瞬間，瞬時反轉的扭力大體與前進時最大的扭力相等,但由于反轉的突然性,更容易造成事故。所以,更要注意！不能麻痹。非熟悉脹管的人員須有熟練人員先 行現場指導，待熟悉機器性能和操作要領后方可獨立操作。
5、關閉控制儀后蓋漏電空氣開關可強制緊急停機！
6、脹管機存放應避免受潮和擠壓。
脹管范圍和脹接強度：
1、本系列機型適合脹管范圍：8*1～25*2貼脹或強度脹接。
2、脹管范圍僅供參考，具體應按管子規格、材質、管壁厚度、管板孔徑與管子外徑的間隙量、脹接長度，脹管方式等因素綜合考量。
3、脹接強度一般指脹接后管子的過盈量，脹管經驗豐富的技術員會在調試及在實際脹管過程中根據受脹設備的脹后測試要求和脹桿的推入量推算脹接強度。非熟悉脹管工藝人員脹管前務請聯系我們，以便給出合理的脹接方案。
